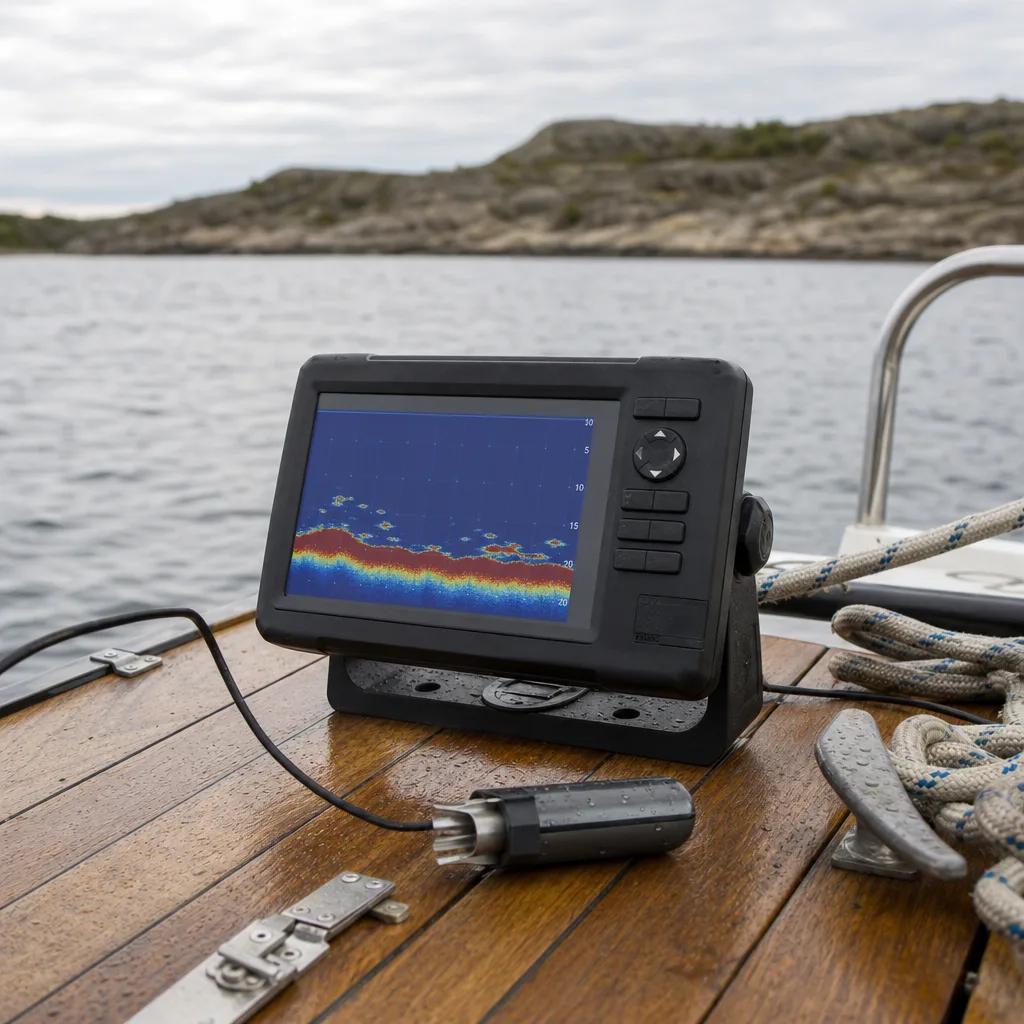

Ekolod
Ett ekolod är ögonen under skrovet. Det visar djupet, bottnen och var fisken står. Här går vi igenom givartyper, vad CHIRP och imaging betyder och hur du väljer rätt ekolod till din båt och ditt fiske.
Den första gången du sätter ett ekolod på en båt som tidigare körts på ren känsla öppnar sig en ny värld. Plötsligt ser du var grundet ligger, var kanten mot djupare vatten går och var stimmen håller till. Men ekolodsmarknaden är full av förkortningar och sifferben, och det är lätt att antingen betala för mycket eller köpa fel teknik för sitt vatten. Den här guiden förklarar hur ett ekolod fungerar och vilka egenskaper som faktiskt gör skillnad i bilden.
Så fungerar ett ekolod
Hjärtat i systemet är givaren, som monteras under båten och sänder ut ljudvågor mot bottnen. När vågorna studsar tillbaka mäter enheten tiden och räknar ut djupet och vad som finns däremellan. Resultatet ritas upp på skärmen som rullar från höger till vänster, så att det du ser längst till höger är vad som finns under båten just nu. Ett traditionellt ekolod sänder på en enda frekvens i taget, till exempel 50, 77 eller 200 kHz.
Det är givaren, inte själva skärmen, som avgör hur bra bild du får. Ett dyrt ekolod med en enkel givare ger sämre resultat än ett enklare ekolod med rätt givare för ditt vatten. Tänk därför på systemet som en helhet när du jämför priser.
Snabbfakta om ekolod
- Givaren skickar ljudvågor mot botten och mäter ekot. Den är systemets viktigaste del.
- Höga frekvenser (200 kHz) ger bäst detalj på grunt vatten, låga (50 kHz) når djupare.
- CHIRP sveper över ett frekvensband och ger skarpare bild än traditionellt ekolod.
- Down imaging visar rakt under båten, side imaging skannar ut åt sidorna.
- En kombi-enhet med GPS låter dig markera och hitta tillbaka till bra platser.
CHIRP, down imaging och side imaging
Tre begrepp dyker upp så fort du tittar på moderna ekolod. CHIRP innebär att givaren sänder ett svep av frekvenser i stället för en enda. Det ger en skarpare bild med bättre separation mellan enskilda fiskar och tydligare botten på alla djup. Funktionen finns numera i nästan alla ekolod från mellanklass och uppåt.
Down imaging ger en nästan fotoliknande bild rakt under skrovet, där du tydligt ser stenar, vrak och hur fisken står i förhållande till strukturen. Side imaging skannar i stället ut åt sidorna och visar bottnen flera tiotal meter ut på vardera sidan om båten. Det är effektivt för att snabbt söka av ett större område på grunt till medeldjupt vatten. Behöver du bara mäta djup och hitta fisk under båten räcker traditionellt ekolod med CHIRP långt.
Letar du efter ett nytt ekolod?Watski har ekolod, plotter och givare från de stora märkena.
Se ekolod hos Watski → Annonslänk
Köpguide: så väljer du rätt ekolod
Vilket ekolod som passar dig hänger ihop med hur du fiskar och var. Den här tabellen ger en grov vägledning utifrån användning. Behoven skiljer sig mycket mellan kustfiske från en liten båt och navigering på djupare farvatten.
| Din användning | Lämplig nivå | Att tänka på |
|---|---|---|
| Enklare djupkoll och navigering | Litet ekolod, fast frekvens | Billigt och enkelt. Räcker när du mest vill veta djupet. |
| Kustfiske i skärgården | Kombi med CHIRP och GPS | Markera fiskeplatser, se botten tydligt på grunt vatten. |
| Aktivt sportfiske | CHIRP plus down/side imaging | Sök strukturer effektivt, fotoliknande bottenbild. |
| Större båt och djupt vatten | Dubbelfrekvens och större skärm | Låg frekvens når djupet, stor skärm gör avläsningen lätt. |
Skärmstorleken påverkar både pris och hur lätt det är att läsa av. En liten skärm fungerar i en öppen båt, men ska du visa både sjökort och ekolodsbild samtidigt blir det snabbt trångt under sju tum. Tänk också på att en kombi-enhet med GPS oftast bara kostar lite mer än ett rent ekolod, och då får du både navigation och möjlighet att spara dina bästa platser.
Montering av givaren
Den vanligaste lösningen på mindre fritidsbåtar är en akterspegelsgivare. Den ska sitta i ostört vatten några centimeter under och bakom skrovets botten, så att den inte hamnar i luftbubblor och turbulens från propellern som gör bilden brusig. Många monterar först en plastplatta på akterspegeln. Då slipper du borra direkt i skrovet och kan justera höjden tills bilden blir ren även i fart.
Testa givarens läge innan du drar åt allt. Kör båten i marschfart och kontrollera att ekolodet håller bottenkontakt utan att tappa bilden. Sitter givaren för högt eller i störd ström försvinner bilden så fort du ökar farten.
Ekolod, plotter och navigation hänger ihop
Ekolodet är ofta första steget, men det jobbar bäst tillsammans med resten av din navigationsutrustning. Vill du förstå hur sjökortssidan fungerar läser du vår guide till plotter och om sjökort för svenska farvatten. Funderar du på en helhetslösning kan en kombi-enhet ersätta flera instrument. När säkerheten ombord ska vara på plats hör även en rätt vald flytväst till grunden, och du hittar fler köpguider i vår översikt över marinutrustning.
Vanliga frågor
Vad är skillnaden mellan ekolod och plotter?
Ett ekolod mäter djupet och visar botten och fisk under båten med hjälp av en givare som sänder ut ljudvågor. En plotter visar din position på ett digitalt sjökort med GPS och hjälper dig att navigera. De flesta moderna enheter är kombi-instrument som visar både sjökort och ekolodsbild på samma skärm, vilket räcker gott för de flesta fritidsbåtar.
Vad betyder CHIRP på ett ekolod?
CHIRP är en teknik där givaren sänder ut ett svep av frekvenser i stället för en enda fast frekvens. Det ger en skarpare och mer detaljerad bild, bättre separation mellan fiskar och tydligare botten på både grunt och djupt vatten. Nästan alla nya ekolod av mellanklass och uppåt har CHIRP, och det är en av de funktioner som märks tydligast i bilden.
Vad är skillnaden mellan down imaging och side imaging?
Down imaging ger en fotoliknande bild rakt under båten och gör det lätt att se strukturer som stenar, vrak och hur fisken står i förhållande till botten. Side imaging skannar ut åt sidorna och ger en bred översikt av bottnen flera tiotal meter ut på vardera sidan, vilket är effektivt för att leta strukturer och fisk över ett större område på grunt till medeldjupt vatten.
Vilken frekvens ska jag välja?
Höga frekvenser runt 200 kHz ger bäst upplösning och detalj men når inte lika djupt, medan låga frekvenser runt 50 kHz når djupare med en bredare kon men grövre bild. För fiske på grunt och medeldjupt vatten i skärgården passar höga frekvenser bäst. Många ekolod har dubbla frekvenser så att du kan växla efter djup och behov.
Var ska givaren monteras?
En akterspegelsgivare ska sitta i ostört vatten några centimeter under och bakom skrovet, så att den inte hamnar i luftbubblor från propeller eller skrovstörningar som gör bilden brusig. Många fäster en plastplatta först för att slippa borra direkt i akterspegeln och för att kunna justera höjden. Genomföringsgivare och givare i skrovet är alternativ på större och snabbare båtar.
Behöver jag GPS i ekolodet?
En kombi-enhet med inbyggd GPS låter dig markera bra fiskeplatser, grund och rutter och hitta tillbaka till dem, vilket är värdefullt för både fiske och navigation. Vill du bara mäta djup räcker ett enkelt ekolod utan karta, men de flesta väljer i dag en kombi med GPS och sjökort eftersom prisskillnaden ofta är liten.
